Bellied hollow
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Retour du Coupe Chou Index du Forum -> L'atelier -> Forge - Métaux - Techniques
Sujet précédent :: Sujet suivant
Auteur Message
oxomoxo
Membre Junior

Hors ligne

Inscrit le: 29 Sep 2012
Messages: 118
Localisation: Paris
Age: 42
Masculin

MessagePosté le: Jeu 8 Aoû - 12:53 (2013)    Sujet du message: Bellied hollow Répondre en citant

Je ne fais pas de lames mais je suis un gars curieux et je me pose à peu près le même jeu de questions ...
@Ali j'ai vu passer une photo d'une lame bigrement évidée ... mais pas de "belly" je me demandais si le belly résultait d'une volonté de rigidifier la lame et dans ce cas pourquoi évider plus derrière ?
_________________
Atelier Pastrana
Revenir en haut
Publicité






MessagePosté le: Jeu 8 Aoû - 12:53 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Ali
Team Administration

Hors ligne

Inscrit le: 13 Aoû 2011
Messages: 9 125
Localisation: Mazan - Vaucluse
Age: 35
Masculin

MessagePosté le: Jeu 8 Aoû - 16:44 (2013)    Sujet du message: Bellied hollow Répondre en citant

Salut !
Je vais essayer de répondre selon ce que je pense car je ne connais pas les techniques de travail des anciens, je fais juste des déductions.
Quand on fait de l'évidé, normalement pour rigidifier la lame on fait une entablure ou double entablure et pas de shourderless
Après les belly, les seuls que j'ai vu, résultaient plus de défauts que de vraiment faire du belly, j'en ai vu rarement et les seuls que j'ai vu étaient des émoutures ratées,
Pour faire de l'évider on évide en 2 fois avec 2 diamètres de roues ou meules différentes. (1ère émouture avant trempe near wedge, et émouture finale après trempe évidé a full hollow

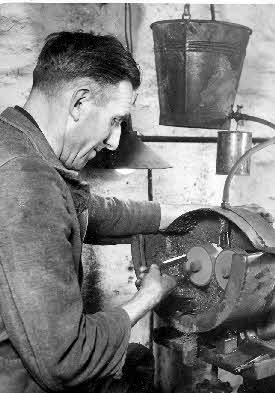

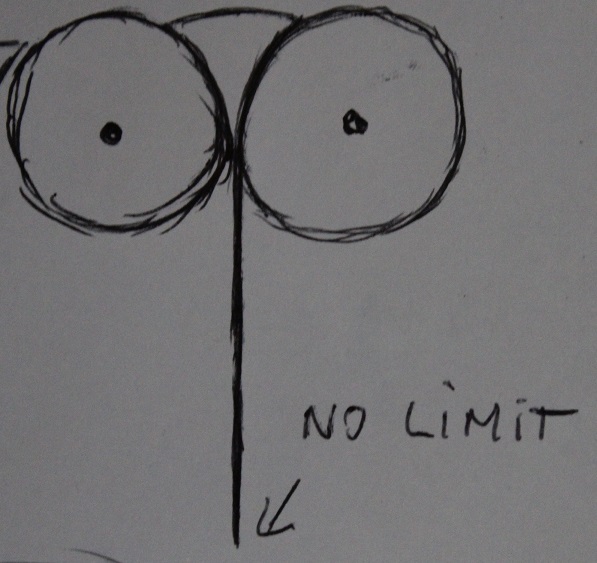

pour un truc parfait (pas belly) et rapide, il faut une double meule.

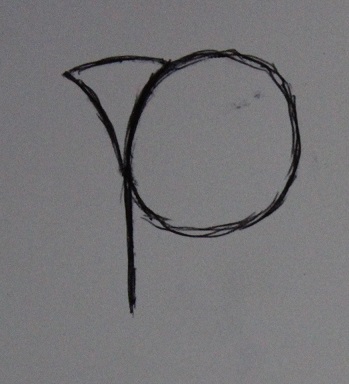

Avec une seule petite roue, la c'est beaucoup plus compliqué mais c'est possible (long et ratage important), tu vas voir au dessin

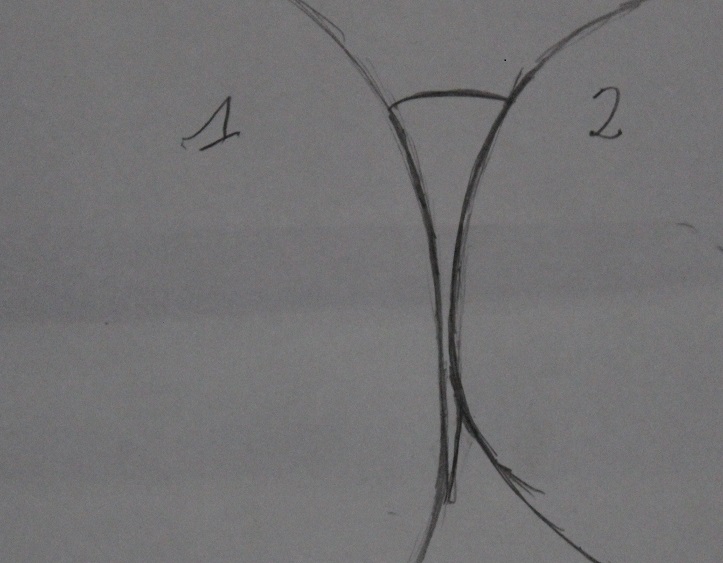

Le belly, je le vois comme ça, un rostre qui se crée entre la première émouture avec grosse roue et 2ème émouture avec petite roue



Donc pour faire un belly, on peut pas le faire a la double meule, et pour faire de l'évidé parfait, comme Solingen, Fila, Grelot etc.. faut une double meule, c'est rapide, facile, pas besoin de savoir faire réellement, tu mets ta lame entre les deux roues et tu fais descendre.. on peut descendre l'émouture a 20 cm si on veut :

_________________
Nouveau site : http://www.alisblade.com
Page FB https://www.facebook.com/alisblade2013?ref=aymt_homepage_panel
Revenir en haut
oxomoxo
Membre Junior

Hors ligne

Inscrit le: 29 Sep 2012
Messages: 118
Localisation: Paris
Age: 42
Masculin

MessagePosté le: Jeu 8 Aoû - 18:31 (2013)    Sujet du message: Bellied hollow Répondre en citant

@Ali : merci pour les dessins
Citation:
 Quand on fait de l'évidé, normalement pour rigidifier la lame on fait une entablure ou double entablure et pas de shourderless



Je voulais dire dans la longueur, pour ne pas que ça "ondule" trop ...


Citation:
 Après les belly, les seuls que j'ai vu, résultaient plus de défauts que de vraiment faire du belly, j'en ai vu rarement et les seuls que j'ai vu étaient des émoutures ratées,

J'ai un très joli 5/8 Ford & Medley "333" de Sheffield qui a un belly non négligeable et qui ne donne vraiment pas l'impression d'une émouture ratée, par contre c'est pas visible à l'oeui, mais je l'ai senti aux doigts en pinçant la lame

Citation:
 Donc pour faire un belly, on peut pas le faire a la double meule
A moins que l'entraxe ne soit réglable ?
_________________
Atelier Pastrana
Revenir en haut
Ali
Team Administration

Hors ligne

Inscrit le: 13 Aoû 2011
Messages: 9 125
Localisation: Mazan - Vaucluse
Age: 35
Masculin

MessagePosté le: Jeu 8 Aoû - 19:27 (2013)    Sujet du message: Bellied hollow Répondre en citant

de rien ! Smile

dans la longueur, oui c'est possible. Mais un 8/8 Fila full hollow n'a pas de rostre et ça ondule pas.

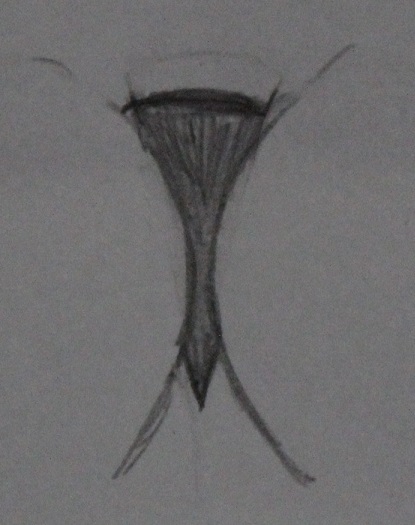

Le belly, il y a la théorie en photo comme ça :


Mais ça j'ai jamais vu, je connais et vu que cela, ici une photo de SRP en éxagèré, c'est souvent moins

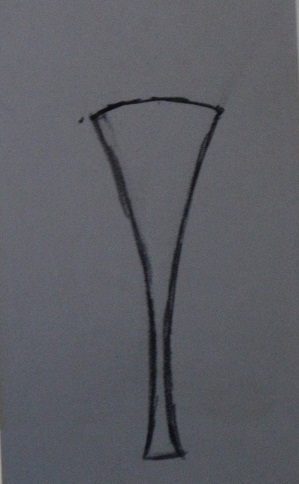

pour moi le bellied hollow est un problème d'émouture comme ça : dessin exagéré pour bien voir qu'au centre c'est plus fin.


On les trouve principalement je pense sur les CC anglais 1900 car ils n'ont pas la double meule, faudrait voir avec Charlie sur ses milliers de CC, si il a du belly, et si il en a principalement sur de l'Anglais, Allemand, ou Français.

Même la double meule réglable, je pense pas que ce soit jouable, il faudrai des micros roues,
ici en gros plan

_________________
Nouveau site : http://www.alisblade.com
Page FB https://www.facebook.com/alisblade2013?ref=aymt_homepage_panel
Revenir en haut
charlie
Membre Senior

Hors ligne

Inscrit le: 14 Aoû 2011
Messages: 1 925
Localisation: Montauban

MessagePosté le: Jeu 8 Aoû - 20:06 (2013)    Sujet du message: Bellied hollow Répondre en citant

De mémoire de Charlie j'en ai pas, mais il est vrai que je délaisse les évidés ces temps-ci...
Revenir en haut
Ali
Team Administration

Hors ligne

Inscrit le: 13 Aoû 2011
Messages: 9 125
Localisation: Mazan - Vaucluse
Age: 35
Masculin

MessagePosté le: Jeu 8 Aoû - 21:04 (2013)    Sujet du message: Bellied hollow Répondre en citant

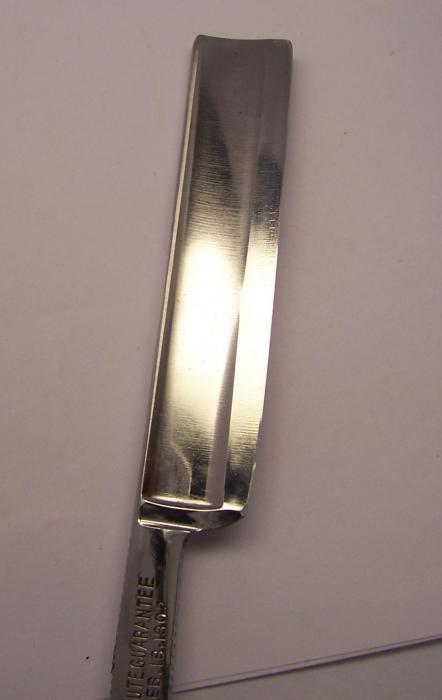

J'ai trouvé 2 jolis bellied, on voit bien l'émouture en deux fois, ça a bien l'air d'être un truc voulu Oxomoxo, tu as raison


_________________
Nouveau site : http://www.alisblade.com
Page FB https://www.facebook.com/alisblade2013?ref=aymt_homepage_panel
Revenir en haut
oxomoxo
Membre Junior

Hors ligne

Inscrit le: 29 Sep 2012
Messages: 118
Localisation: Paris
Age: 42
Masculin

MessagePosté le: Jeu 8 Aoû - 21:39 (2013)    Sujet du message: Bellied hollow Répondre en citant

Haha .. Faut y aller avec les doigts .. Sinon on ne s'apperçois même pas qu'on en a Smile
En fait c'est si subtil que je ne suis effectivement pas sûr que ça soit structurel ... ma théorie :
Après avoir fait une émouture évidée (quasi-full) à la double meule les rasoirs sont "finis" sur une roue simple (comme on voit sur les vidéos chez DOVO et TI)
Pour éviter de "cramer" le fil on y va mollo vers le bout de la lame (en laissant le soin aux gentilles dames qui mettent les lames en coupe sur la pierre qui tourne à plat de finir les bevels) et du fait de la finesse de ce qui reste on a ce fondu vers le belly dù à la flexion ...
Ça reste du reverse engineering hypothétique mais ça me semble cohérent ...
_________________
Atelier Pastrana
Revenir en haut
Ali
Team Administration

Hors ligne

Inscrit le: 13 Aoû 2011
Messages: 9 125
Localisation: Mazan - Vaucluse
Age: 35
Masculin

MessagePosté le: Jeu 8 Aoû - 21:50 (2013)    Sujet du message: Bellied hollow Répondre en citant

Sur les 2 dernières photos on voit bien que c'est dans la structure.
Tu veux dire que sur les vidéos de Dovo et TI, ils font de la meule simple après la double meule ?
Sinon pas de soucis de cramer le fil a la double meule, de l'eau coule en permanence sur la lame par le robinet du dessus.
_________________
Nouveau site : http://www.alisblade.com
Page FB https://www.facebook.com/alisblade2013?ref=aymt_homepage_panel
Revenir en haut
oxomoxo
Membre Junior

Hors ligne

Inscrit le: 29 Sep 2012
Messages: 118
Localisation: Paris
Age: 42
Masculin

MessagePosté le: Jeu 8 Aoû - 21:58 (2013)    Sujet du message: Bellied hollow Répondre en citant


Citation:
Sur les 2 dernières photos on voit bien que c'est dans la structure




Oui mais je ne suis pas sûr que le belly ait une "fonction" structurelle ... Quoique, en fait tel que je le vois, il fait comme un raidisseur sur les voiles de plaisance.
Sur le premier l'évidement est tel qu'il ne reste presque rien au dessus du belly, et je ne suis pas sûr que si le fil était juste au plus fin il ne se mettrait pas en rideau sur la longueur ...


Citation:
 Tu veux dire que sur les vidéos de Dovo et TI, ils font de la meule simple après la double meule ?


Ezatement!
Et je ne me souviens pas d'eau sur la simple meule ... En revanche d'une bague plate au pouce sur laquelle le gars teste le fil ... il doit quand même y toucher Smile
_________________
Atelier Pastrana
Revenir en haut
oxomoxo
Membre Junior

Hors ligne

Inscrit le: 29 Sep 2012
Messages: 118
Localisation: Paris
Age: 42
Masculin

MessagePosté le: Jeu 8 Aoû - 22:06 (2013)    Sujet du message: Bellied hollow Répondre en citant

Ici :
https://www.youtube.com/watch?v=39gHw5vbPYU&t=0m52s
et là :
https://www.youtube.com/watch?v=u4tkfN8tAJE&t=5m15s
_________________
Atelier Pastrana
Revenir en haut
Ali
Team Administration

Hors ligne

Inscrit le: 13 Aoû 2011
Messages: 9 125
Localisation: Mazan - Vaucluse
Age: 35
Masculin

MessagePosté le: Jeu 8 Aoû - 22:06 (2013)    Sujet du message: Bellied hollow Répondre en citant

Ouais on voit bien a partir de la 4eme minute.


Ils sont tous bellied hollow en fait

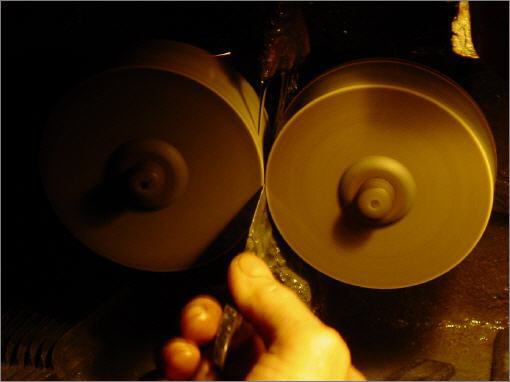

Il fait la double meule en 2 fois et fini en remplacant les petites roues par de plus petites pour faire le ventre.
Après la petite roue simple et la grosse, c'est du polissage.

Dovo bellied hollow Very Happy
_________________
Nouveau site : http://www.alisblade.com
Page FB https://www.facebook.com/alisblade2013?ref=aymt_homepage_panel
Revenir en haut
oxomoxo
Membre Junior

Hors ligne

Inscrit le: 29 Sep 2012
Messages: 118
Localisation: Paris
Age: 42
Masculin

MessagePosté le: Jeu 8 Aoû - 22:15 (2013)    Sujet du message: Bellied hollow Répondre en citant


Citation:
 Après la petite roue simple et la grosse, c'est du polissage.
Oui, chez TI elle fait des étincelles en revanche ..
_________________
Atelier Pastrana
Revenir en haut
Ali
Team Administration

Hors ligne

Inscrit le: 13 Aoû 2011
Messages: 9 125
Localisation: Mazan - Vaucluse
Age: 35
Masculin

MessagePosté le: Jeu 8 Aoû - 22:21 (2013)    Sujet du message: Bellied hollow Répondre en citant

oui, chez Dovo aussi, c'est une frotte avec pâte très abrasive, ça fait des étincelles. comme ici a la 5eme minute. https://www.youtube.com/watch?v=r0huv9ON9_I&list=PL33B72C1548AB91FC
_________________
Nouveau site : http://www.alisblade.com
Page FB https://www.facebook.com/alisblade2013?ref=aymt_homepage_panel
Revenir en haut
Kiala
Invité

Hors ligne




MessagePosté le: Ven 9 Aoû - 00:24 (2013)    Sujet du message: Bellied hollow Répondre en citant

Suis je le seul à trouver que les dessins d'ali font dessins porno ?


Là, le "no limit" prend tout son ampleur...  Mort de Rire
Revenir en haut
Ali
Team Administration

Hors ligne

Inscrit le: 13 Aoû 2011
Messages: 9 125
Localisation: Mazan - Vaucluse
Age: 35
Masculin

MessagePosté le: Ven 9 Aoû - 13:10 (2013)    Sujet du message: Bellied hollow Répondre en citant

Je vois pas de quoi tu parles celui ci ? Mort de Rire

_________________
Nouveau site : http://www.alisblade.com
Page FB https://www.facebook.com/alisblade2013?ref=aymt_homepage_panel
Revenir en haut
