MessagePosté le: Ven 18 Avr - 22:19 (2014)    Sujet du message: Mon backstand home made Répondre en citant

Bon,  après la restauration de lames, fabrication de chasses, de blaireaux, de boites pour CC, pour pierres et paddle la suite logique comme j’aime bien  bricoler sera de me fabriquer des CC.  Donc le premier truc à avoir c’est un backstand. J’ai fréquenté les forums de coutellerie vue des dizaines de photo de backstand et suis arrivé à la conclusion que c’était dans mes cordes de m’en fabriquer un.

Pour le bâti je me suis servi de tubes que j’avais dans mon garage et qui servent dans la construction. Ces tubes servent à maintenir des planches en bois à la même hauteur avant de couler une dalle de béton. Un tube de 35mm extérieur coulisse dans un tube de 2 mètres X 40 mm extérieur, une vis permettant de bloquer à la hauteur adéquate.

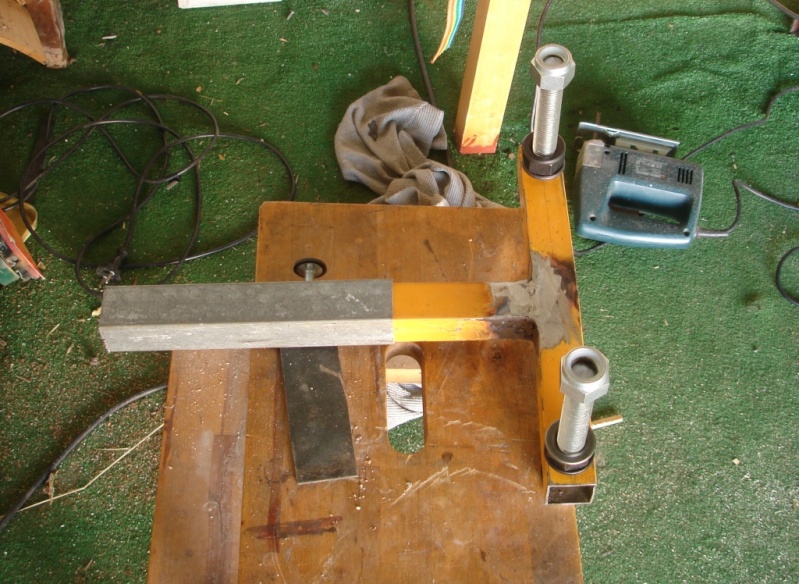

Sur cette photo d’un accessoire que je me suis fabriqué pour pouvoir poncer sur une surface plane on voit le type de tube coulissant l’un dans l’autre.


 Voilà la bête terminée sauf la partie en bois que je vais améliorer et encastrer l’interrupteur.
Le moteur est monté sur silent-bloc pour ne pas avoir de vibrations et le bâti et les tubes son de mousse isolante (je ne sais pas si ça sert à grand chose  Rolling Eyes )


Quelques explications pour vous faire comprendre le fonctionnement.
A - Le tube portant la roue coulisse pour permettre de monter et descendre en fonction du diamètre de la roue de contact qui vient en en B. Une fois réglée, la manette sert à baisser pour détendre la bande quand on veut changer d’abrasif. Au début j’avais mis des ressorts latéraux que j’avais (comme ceux qu’il y a dans certains coffres de voitures mais je me suis rendu compte que la tension était insuffisante. J’ai donc rajouté un ressort fixé en haut et avec un crochet en bas comme ça on peut régler la tension en accrochant ou on veut le ressort sur le crochet.  Okay
B – Cette partie coulisse également en fonction du diamètre de la roue de contact
C – Cette plaque coulisse également pour qu’elle vienne presque à toucher et permet de prendre appui.

Les roues de contact en alu coutent cher et en plus elles son vendues sans roulement à billes et comme je n’ai pas d’ami tourneur j’ai du avoir recourt à un professionnel. Par contre pour la roue de traction qui vient sur le moteur je me suis dit que je pouvais la faire en contre plaqué (coût 5,60€). La vitesse d’entrainement est fonction du nombre de tours du moteur et du diamètre de la roue Mon  moteur fait 3cv à 2820 tours/minute j’ai donc fait une roue de diamètre 16,5cm qui me donne une vitesse d’un peu moins de 25m/seconde qui est une vitesse recommandée dans la coutellerie. Vu le prix de revient je pourrais toujours m’en fabriquer d’autres de diamètre différent. : Mr. Green

Les bandes faisant 5 cm j’ai découpé 7 cercles de 19cm. Collés et vissés entre eux avec une partie métallique au centre s’adaptant à l'axe du moteur.




Une fois tout assemblé j’ai mis à tourner le moteur  et appuyé délicatement une lime puis des abrasifs et à la fin la roue est parfaitement ronde. Les bandes mesurant 5 cm de large j’ai laissé 1cm de chaque coté et évidé la partie centrale pour arriver à 16,5cm comme ça il reste un petit bord et la bande ne risque pas de déjanter.  :lol:
 la fin j’ai pensé que pour polir ça serait mieux que ma perceuse car avec un moteur de 3CV on peut appuyer et le moteur ne freine pas. (un verre d’eau est recommandé à côté pour tremper souvent la lame car si on appuie ça chauffe). Pas de doute que ça va plus vite qu'avec la Dremel.  Rolling Eyes
Donc comme je ne jette rien je me suis servi du mandrin  d’une ancienne perceuse foutue et je l’ai rajouté. Là il a fallu bien centrer le truc avec précision mais j’ai réussi.


Je suis content car il marche super bien

Prochaine étape fabrication d'une forge, ça ce n'est pas compliqué. Plus tard viendra la fabrication d’un four de traitement thermique mais ça revient cher surtout la sonde thermique donc ça attendra un peu, en attendant je vais m'entrainer sur des bouts de ferraille.

_________________
J’aime le son du CC, le matin dans ma salle de bain (Alfred de Vigny)
Les membres suivants remercient El Bretón Andaluz pour ce message :
frelon (18/04/14), joseph57 (18/04/14), Ali (18/04/14)
Revenir en haut
Publicité






MessagePosté le: Ven 18 Avr - 22:19 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
joseph57
Membre Vétéran

Hors ligne

Inscrit le: 14 Aoû 2011
Messages: 6 275
Localisation: Dordogne24
Age: 49
Masculin

MessagePosté le: Ven 18 Avr - 22:26 (2014)    Sujet du message: Mon backstand home made Répondre en citant

bravo pour ce superbe travail ElBA, je suis admiratif de ton talent de fabricant...  Okay

tu fabrique une série, je t'en prend un...
_________________
tournage d'une toupie.
https://www.youtube.com/watch?v=hChTKstMRpo
Revenir en haut
Ali
Team Administration

Hors ligne

Inscrit le: 13 Aoû 2011
Messages: 9 125
Localisation: Mazan - Vaucluse
Age: 35
Masculin

MessagePosté le: Ven 18 Avr - 22:30 (2014)    Sujet du message: Mon backstand home made Répondre en citant

La classe El Breton !
_________________
Nouveau site : http://www.alisblade.com
Page FB https://www.facebook.com/alisblade2013?ref=aymt_homepage_panel
Revenir en haut
moas
Membre Testeur

Hors ligne

Inscrit le: 16 Mar 2014
Messages: 578
Localisation: Belgique
Age: 28
Masculin

MessagePosté le: Sam 19 Avr - 09:38 (2014)    Sujet du message: Mon backstand home made Répondre en citant

super boulot!!!
Revenir en haut
zebulon
Membre Junior

Hors ligne

Inscrit le: 16 Mar 2014
Messages: 88
Masculin

MessagePosté le: Sam 19 Avr - 09:59 (2014)    Sujet du message: Mon backstand home made Répondre en citant

Belle réalisation  Very Happy
Vivement la suit Okay
Revenir en haut
Visiter le site web du posteur
asa
Team Modération

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 712
Localisation: Lorraine
Age: 29
Masculin

MessagePosté le: Sam 19 Avr - 11:26 (2014)    Sujet du message: Mon backstand home made Répondre en citant

Yep super boulot, tu sais décidément te servir de tes 10 doigts !
_________________
La rotation d'Asa :
http://www.leretourducoupechou.com/t2119-Mes-trucs-qui-rasent-et-qui-coupen…
Revenir en haut
zebulon
Membre Junior

Hors ligne

Inscrit le: 16 Mar 2014
Messages: 88
Masculin

MessagePosté le: Sam 19 Avr - 12:11 (2014)    Sujet du message: Mon backstand home made Répondre en citant

Si tu as besoin d'aide ou de conseils hésite pas, j'ai fabriqué les 3 machines  Wink
Revenir en haut
Visiter le site web du posteur
sergeH
Membre Actif

Hors ligne

Inscrit le: 12 Avr 2013
Messages: 524
Localisation: Belgique
Age: 53
Masculin

MessagePosté le: Sam 19 Avr - 12:35 (2014)    Sujet du message: Mon backstand home made Répondre en citant

Bravo El Breton Andaluz, tu es vraiment doué  Okay
_________________
A+
sergeH

"J'apprends aussi longtemps que je vis" Winston Churchill
Revenir en haut
El Bretón Andaluz
Membre Junior

Hors ligne

Inscrit le: 16 Sep 2013
Messages: 41
Localisation: Marbella - Espagne
Age: 65
Masculin

MessagePosté le: Sam 19 Avr - 19:55 (2014)    Sujet du message: Mon backstand home made Répondre en citant

Il y a peu le frère d’un copain est venu dans mon coin, il avait travaillé pendant longtemps à Thiers dans la coutellerie. La coutellerie c’est un peu comme l’horlogerie les marques donnent des pièces à des personnes qui font le montage chez eux et dans le cas des couteaux le polissage des lames et des manches en corne.  Il m’a expliqué que sur  son backstand  le moteur était boulonné sur une charnière et que c’est le poids du moteur qui faisait office de tendeur si je l'avais vu avant j'aurais peut-être choisi cette option. Rolling Eyes

Ce qui m’a surpris en parlant avec lui c’est qu’il considérait un  abrasif de 220 comme  fin, devant mon étonnement il m’a dit qu’il n’avait jamais utilisé des abrasif au delà de 4 à 500 et que pour obtenir un poli miroir le polissage se faisait avec des pâtes à polir  de grit différents et des roues en cuir .
Ce qui est dommage c’est que le mec est maintenait routier, je lui ai demandé pourquoi. Vous savez sans-doute que Laguiole n’était pas une marque déposée et qu’un mec malin à déposé la Marque Laguiole, maintenant  il fait fabriquer d’une façon industrielle en chine. Bien sûr le prix n’est pas le même qu’un couteau d’artisan et la plupart des gens ne savent même pas qu’ils achètent  du Laguiole chinois et ce, même dans des coutelleries de  Thiers ou de Laguiole.  Bref ça a niqué le boulot de pas mal d’artisans et de sous-traitants et le frère de mon copain a été obligé de se reconvertir car il n’avait plus de boulot.

Un truc marrant  pour un mec qui habitait à Thiers et qui travaillait dans la coutellerie, il ne connaissait pas Thiers Issard. Quand j’ai précisé Thiers Issard Sabatier il m’a dit qu’il avait fait du montage et du polissage pour Sabatier. Demain je vois mon copain et je lui demanderais à quelle époque il à travaillé à Thiers mais ça prouve quand même que le CC est encore assez méconnu.





_________________
J’aime le son du CC, le matin dans ma salle de bain (Alfred de Vigny)
Revenir en haut
ramius
Membre Junior

Hors ligne

Inscrit le: 09 Fév 2014
Messages: 115
Localisation: var
Masculin

MessagePosté le: Sam 19 Avr - 22:00 (2014)    Sujet du message: Mon backstand home made Répondre en citant


Citation:




Visiblement ça donne soif de réaliser son matériel .
